82. NIPA AI온라인 교육 AI 실무 기본 과정 (6)지하철 승하차 인원 정보를 활용한 역별 혼잡도 분석

프로젝트 목표

• 승차 또는 하차 시 해당 시간, 해당 역의 승객 수를 확인하기 위해 개찰구 통과 승객 수 데이터와 지하철 위치좌표 데이터를 활용
• 탐색적 데이터 분석을 수행하기 위한 데이터 정제, 특성 엔지니어링, 시각화 방법 학습

프로젝트 목차

1. 데이터 읽기: 승하차 인원 정보 데이터를 불러오고 DataFrame 구조를 확인
   1.1. 데이터 불러오기
   1.2. 데이터 확인하기


2. 데이터 정제: 데이터 확인 후 형 변환 및 이상치 데이터 처리
   2.1. 2021년 6월 승하차 인원만 추출


3. 데이터 시각화: 각 변수별로 추가적인 정제 또는 feature engineering 과정을 거치고 시각화를 총해 데이터 특성 파악
   3.1. 호선 별 이용객 수 출력
   3.2. 특정 호선에서 역별 평균 승하차 인원 데이터 추출
   3.3. 평균 승하차 인원 수 내림차순으로 막대그래프 출력
   3.4. 특정 호선의 혼잡 정도와 위치좌표 데이터 병합
   3.5. 특정 호선의 혼잡 정도를 지도에 출력

데이터 출처

• 서울시 지하철 호선별 역별 승하차 인원 정보 데이터: http://data.seoul.go.kr/dataList/OA-12252/S/1/datasetView.do



프로젝트 개요

코로나 시국에 익숙해졌다고는 하지만 가끔 밖으로 나갈 때 사람 많은 곳은 피하고 싶은 생각에 어떤 장소를 피해야 하는지 알아보고 싶을 때가 있을 겁니다. 지하철 이용 승객 수를 확인해보면 혼잡도가 높은 지역을 확인해볼 수 있을 것 같습니다.

이번 프로젝트에서는 서울 열린 데이터 광장에서 제공하는 서울시 지하철 호선별 역별 승하차 인원 정보 데이터를 분석하고 지하철 역 위치 좌표 데이터를 활용해 특정 호선에서 어떤 역이 가장 혼잡한지 직관적으로 확인해봅시다.







1. 데이터 읽기

1.1. 데이터 불러오기

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt

 pd.read_csv를 통하여 승하차 인원 정보 데이터를 데이터프레임 형태로 읽어옵니다.
metro_all = pd.read_csv("./data/서울시 지하철 호선별 역별 시간대별 승하차 인원 정보_20210705.csv", encoding = 'cp949')

# 승하차 인원 정보 상위 5개 데이터를 출력합니다.
metro_all.head()

# 승하차 인원 정보 데이터프레임 정보를 요약하여 출력합니다.
metro_all.info()
'''
<class 'pandas.core.frame.DataFrame'>
RangeIndex: 45338 entries, 0 to 45337
Data columns (total 52 columns):
 #   Column        Non-Null Count  Dtype
---  ------        --------------  -----
 0   사용월           45338 non-null  int64
 1   호선명           45338 non-null  object
 2   지하철역          45338 non-null  object
 3   04시-05시 승차인원  45338 non-null  int64
 4   04시-05시 하차인원  45338 non-null  int64
 5   05시-06시 승차인원  45338 non-null  int64
 6   05시-06시 하차인원  45338 non-null  int64
 7   06시-07시 승차인원  45338 non-null  int64
 8   06시-07시 하차인원  45338 non-null  int64
 '''



1.2. 데이터 확인하기

# metro_all DataFrame 사용월 데이터 확인
sorted(list(set(metro_all['사용월'])))
'''
[201501,
 201502,
 201503,
 201504,...
 '''

 # metro_all DataFrame 호선명 데이터 확인
sorted(list(set(metro_all['호선명'])))
'''
['1호선',
 '2호선',
 '3호선',
 '4호선',
 '''

 # DataFrame 지하철역 데이터 확인
sorted(list(set(metro_all['지하철역'])))
'''
['4.19민주묘지',
 '가능',
 '가락시장',
 '가산디지털단지',
 '''

 # DataFrame 지하철역 데이터 개수 확인
len(list(set(metro_all['지하철역']))) #579







2. 데이터 정제

가장 최근 한달간 수집된 데이터를 기준으로 특정 호선에서 어떤 역이 가장 혼잡한지 확인하고자 합니다.

2.1. 2021년 6월 승하차 인원만 추출

# 2021년 6월 총 승객수만 추출

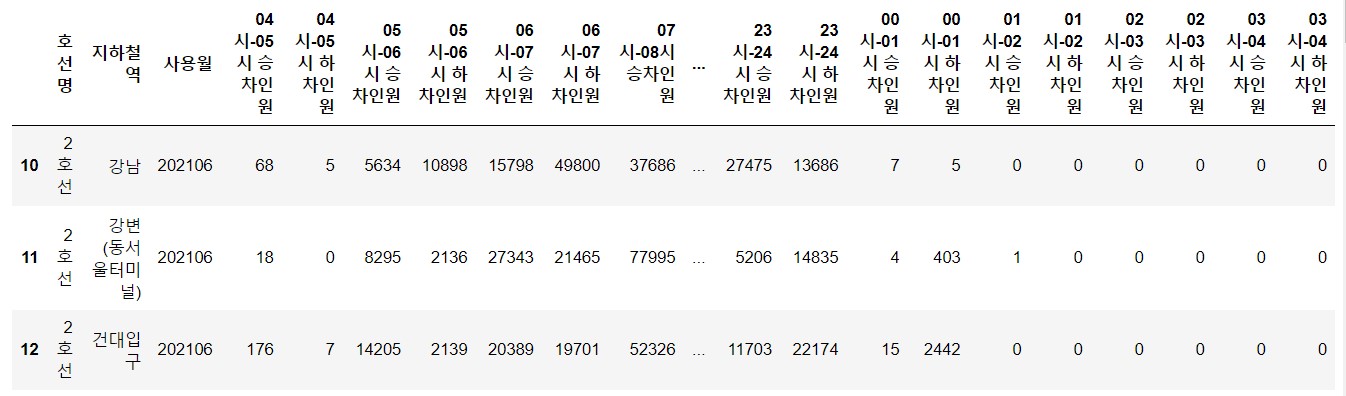

metro_recent = metro_all[metro_all['사용월']==202106]
metro_recent

# 불필요한 작업일자 컬럼 제거
metro_recent = metro_recent.drop(columns={'작업일자'})
metro_recent







3. 데이터 시각화

3.1. 호선 별 이용객 수 출력

import matplotlib.font_manager as fm

font_dirs = ['/usr/share/fonts/truetype/nanum', ]
font_files = fm.findSystemFonts(fontpaths=font_dirs)

for font_file in font_files:
    fm.fontManager.addfont(font_file)

metro_line = metro_recent.groupby(['호선명']).mean().reset_index()
metro_line = metro_line.drop(columns='사용월').set_index('호선명')
metro_line = metro_line.mean(axis=1).sort_values(ascending=False)

plt.figure(figsize=(20,10))
plt.rc('font', family="NanumBarunGothic")
plt.rcParams['axes.unicode_minus'] = False

metro_line.plot(kind=('bar'))
plt.show()



3.2. 특정 호선에서 역별 평균 승하차 인원 데이터 추출

line = '2호선'
metro_st = metro_recent.groupby(['호선명','지하철역']).mean().reset_index()
metro_st_line2 = metro_st[metro_st['호선명']==line]
metro_st_line2

# 승차 인원 컬럼만 추출
metro_get_on = pd.DataFrame()
metro_get_on['지하철역'] = metro_st_line2['지하철역']
for i in range(int((len(metro_recent.columns)-3)/2)):
    metro_get_on[metro_st_line2.columns[3+2*i]] = metro_st_line2[metro_st_line2.columns[3+2*i]]
metro_get_on = metro_get_on.set_index('지하철역')
metro_get_on

# 하차 인원 컬럼만 추출
metro_get_off = pd.DataFrame()
metro_get_off['지하철역'] = metro_st_line2['지하철역']
for i in range(int((len(metro_recent.columns)-3)/2)):
    metro_get_off[metro_st_line2.columns[4+2*i]] = metro_st_line2[metro_st_line2.columns[4+2*i]]
metro_get_off = metro_get_off.set_index('지하철역')
metro_get_off

# 역 별 평균 승하차 인원을 구한 후 정수로 형 변환하여 데이터프레임으로 저장
df = pd.DataFrame(index = metro_st_line2['지하철역'])
df['평균 승차 인원 수'] = metro_get_on.mean(axis=1).astype(int)
df['평균 하차 인원 수'] = metro_get_off.mean(axis=1).astype(int)
df



3.3. 평균 승하차 인원 수 내림차순으로 막대그래프 출력

2호선 기준 6월 한 달간 강남 > 잠실 > 신림 > 구로디지털단지 > 홍대입구 > 선릉 순으로 평균 승차 인원이 많았습니다.

# 승차 인원 수 Top10
top10_on = df.sort_values(by='평균 승차 인원 수', ascending=False).head(10)

plt.figure(figsize=(20,10))
plt.rc('font', family="NanumBarunGothic")
plt.rcParams['axes.unicode_minus'] = False

plt.bar(top10_on.index, top10_on['평균 승차 인원 수'])
for x, y in enumerate(list(top10_on['평균 승차 인원 수'])):
    if x == 0:
        plt.annotate(y, (x-0.15, y), color = 'red')
    else:
        plt.annotate(y, (x-0.15, y))

plt.title('2021년 6월 평균 승차 인원 수 Top10')
plt.show()



평균 하차 인원은 거의 동일하게 강남 > 잠실 > 신림 > 구로디지털단지 > 홍대입구 > 역삼 순으로 많았습니다.

# 하차 인원 수 Top10
top10_off = df.sort_values(by='평균 하차 인원 수', ascending=False).head(10)

plt.figure(figsize=(20,10))
plt.rc('font', family="NanumBarunGothic")
plt.rcParams['axes.unicode_minus'] = False

plt.bar(top10_off.index, top10_off['평균 하차 인원 수'])
for x, y in enumerate(list(top10_off['평균 하차 인원 수'])):
    if x == 0:
        plt.annotate(y, (x-0.15, y), color = 'red')
    else:
        plt.annotate(y, (x-0.15, y))

plt.title('2021년 6월 평균 하차 인원 수 Top10')
plt.show()



퀴즈1. 6호선의 지하철 역 중에서 승차 인원수가 가장 많은 역명을 구하세요.

# 3.2.의 첫 번째 셀에서 line값만 수정한 후
# 3.2.와 3.3. 코드를 순서대로 다시 실행해보면 답을 구할 수 있습니다.

top_on = df.sort_values(by='평균 승차 인원 수', ascending=False).head(1)
top_on.index[0]



3.4. 특정 호선의 혼잡 정도와 위치좌표 데이터 병합

특정 호선의 지하철 역 마다 지도에 정보를 출력하기 위해서는 각 위치의 좌표정보가 필요합니다.

이를 해결하기 위해 카카오 API를 활용하여 csv 파일로 만들어두었습니다.

출처:
https://developers.kakao.com/docs/latest/ko/local/dev-guide#search-by-keyword
https://developers.kakao.com/docs/latest/ko/local/dev-guide#address-coord

# 지하철 역별 위치좌표에 대한 데이터를 불러옵니다.
subway_location = pd.read_csv('./data/지하철 역 위치 좌표.csv')
subway_location



# 특정 호선의 역별 평균 승하차 인원 수와 지하철 역 위치 좌표를 데이터프레임으로 반환하는 함수입니다.
def get_nums_and_location(line, metro_st):

    # 특정 호선의 데이터만 추출합니다.
    metro_line_n = metro_st[metro_st['호선명']==line]

    # 승차 인원 컬럼만 추출합니다.
    metro_get_on = pd.DataFrame()
    metro_get_on['지하철역'] = metro_line_n['지하철역']
    for i in range(int((len(metro_recent.columns)-3)/2)):
        metro_get_on[metro_line_n.columns[3+2*i]] = metro_line_n[metro_line_n.columns[3+2*i]]
    metro_get_on = metro_get_on.set_index('지하철역')

    # 하차 인원 컬럼만 추출합니다.
    metro_get_off = pd.DataFrame()
    metro_get_off['지하철역'] = metro_line_n['지하철역']
    for i in range(int((len(metro_recent.columns)-3)/2)):
        metro_get_off[metro_line_n.columns[4+2*i]] = metro_line_n[metro_line_n.columns[4+2*i]]
    metro_get_off = metro_get_off.set_index('지하철역')

    # 역 별 평균 승하차 인원을 구한 후 정수로 형 변환하여 데이터프레임으로 저장합니다.
    df = pd.DataFrame(index = metro_line_n['지하철역'])
    df['평균 승차 인원 수'] = metro_get_on.mean(axis=1).astype(int)
    df['평균 하차 인원 수'] = metro_get_off.mean(axis=1).astype(int)

    # 지하철역 명 동일하도록 설정합니다.
    temp = []
    df = df.reset_index()
    for name in df['지하철역']:
        temp.append(name.split('(')[0]+'역')
    df['지하철역'] = temp

    # 지하철역 명을 기준으로 두 데이터프레임 병합합니다.
    df = df.merge(subway_location, left_on='지하철역', right_on='지하철역')
    return df

get_nums_and_location('6호선', metro_st)



3.5. 특정 호선의 혼잡 정도를 지도에 출력

import folium

# 특정 위도, 경도 중심으로 하는 OpenStreetMap을 출력
map_osm = folium.Map(location = [37.529622, 126.984307], zoom_start=12)
map_osm

# 특정 호선의 역별 평균 승하차 인원 수와 위치좌표 데이터만 추출합니다.
rail = '6호선'
df = get_nums_and_location(rail, metro_st)

# 서울의 중심에 위치하는 명동역의 위도와 경도를 중심으로 지도 출력합니다.
latitude = subway_location[subway_location['지하철역']=='명동역']['x좌표']
longitude = subway_location[subway_location['지하철역']=='명동역']['y좌표']
map_osm = folium.Map(location = [latitude, longitude], zoom_start = 12)

# 각 지하철 역의 위치별로 원형마커를 지도에 추가합니다.
for i in df.index:
    marker = folium.CircleMarker([df['x좌표'][i],df['y좌표'][i]],
                        radius = (df['평균 승차 인원 수'][i]+1)/3000, # 인원 수가 0일 때 계산오류 보정
                        popup = [df['지하철역'][i],df['평균 승차 인원 수'][i]],
                        color = 'blue',
                        fill_color = 'blue')
    marker.add_to(map_osm)

map_osm



퀴즈2. 강남역의 x좌표(위도)를 구하세요.

# get_nums_and_location() 함수를 활용하면 쉽게 구할 수 있습니다.
# 강남역은 2호선이기 때문에 df = get_nums_and_location('2호선', metro_st)으로 데이터프레임을 추출합니다.
# df[df['지하철역']=='강남역']['x좌표']을 통해 컬럼 '지하철역'이 '강남역'인 행을 추출하고 'x좌표'값을 구해보세요.

df = get_nums_and_location('2호선', metro_st)
x = df[df['지하철역']=='강남역']['x좌표']
x[0] #37.4970572543978
